Chipset là thành phần cực kỳ quan trọng trên mainboard, đảm nhận vai trò điều phối luồng dữ liệu giữa CPU, RAM, card đồ họa và các thiết bị ngoại vi. Trong quá trình sử dụng, do nhiệt độ, va chạm hoặc lỗi sản xuất, các chân kết nối dưới chipset có thể bị lỏng, nứt hoặc bong ra khỏi bo mạch. Khi đó, việc hàn lại chân chipset là một giải pháp phục hồi phần cứng chuyên sâu, giúp máy tính hoạt động ổn định trở lại mà không cần thay thế toàn bộ mainboard.
Tổng quan về chipset và vai trò trên mainboard
Chipset là gì?
Chipset là một vi mạch tích hợp lớn, được hàn trực tiếp lên mainboard để kiểm soát và phân phối luồng dữ liệu giữa các linh kiện trong hệ thống máy tính. Trong một số thiết kế, chipset được chia làm hai thành phần: Northbridge và Southbridge, nhưng ở các dòng mainboard đời mới, chúng thường được tích hợp thành một chip duy nhất.
Vai trò của chipset trong hệ thống máy tính
Chipset quyết định tốc độ truyền dữ liệu, hỗ trợ loại RAM, số lượng cổng kết nối và khả năng tương thích với CPU. Khi chipset bị lỗi hoặc chân tiếp xúc kém, máy tính có thể gặp nhiều sự cố như:
-
Không nhận RAM hoặc CPU
-
Máy khởi động không lên màn hình
-
Thiết bị ngoại vi không được nhận diện
-
Tắt nguồn đột ngột khi chạy tác vụ nặng
-
Hiệu năng máy sụt giảm, dễ bị treo hoặc đơ
Khi nào cần hàn lại chân chipset?
Việc hàn lại chân chipset chỉ nên được thực hiện khi có dấu hiệu cụ thể cho thấy chân chip đã tiếp xúc kém hoặc bong ra khỏi bề mặt bo mạch. Một số biểu hiện điển hình:
-
Máy không nhận thiết bị dù đã thay thế linh kiện khác
-
Chipset nóng bất thường dù không chạy tác vụ nặng
-
Máy hoạt động chập chờn, dễ tắt nguồn hoặc đơ
-
Đã test RAM, CPU, card VGA… nhưng không phát hiện lỗi
-
Mainboard có dấu hiệu phù tụ nhưng tụ đã được thay mà lỗi vẫn còn
Trong các trường hợp này, việc hàn lại chân chipset sẽ giúp phục hồi điểm tiếp xúc giữa chip và mạch, giúp tín hiệu ổn định hơn.
Dụng cụ cần chuẩn bị trước khi hàn
Đây là thao tác yêu cầu kỹ thuật cao và thiết bị chuyên dụng. Một số công cụ bắt buộc phải có:
-
Máy khò nhiệt (Rework station): Để làm chảy và hàn chân chipset
-
Mạch mainboard lỗi cần sửa: Đã xác định chipset là nguyên nhân
-
Kem hàn (Flux): Giúp thiếc chảy đều, bám dính tốt
-
Thiếc hàn chuyên dụng: Loại thiếc nhỏ, có hàm lượng chì phù hợp
-
Băng dính chịu nhiệt: Dán bảo vệ vùng xung quanh chipset
-
Kính lúp điện tử hoặc kính hiển vi: Để quan sát các chân chip nhỏ
-
Cồn và bàn chải mềm: Dùng để làm sạch bo mạch sau khi hàn
Khi đã chuẩn bị đầy đủ dụng cụ, cần làm việc trong môi trường không có bụi, thoáng khí và bàn làm việc phải có dây tiếp mát để tránh tĩnh điện.
Các bước hàn lại chân chipset đúng kỹ thuật

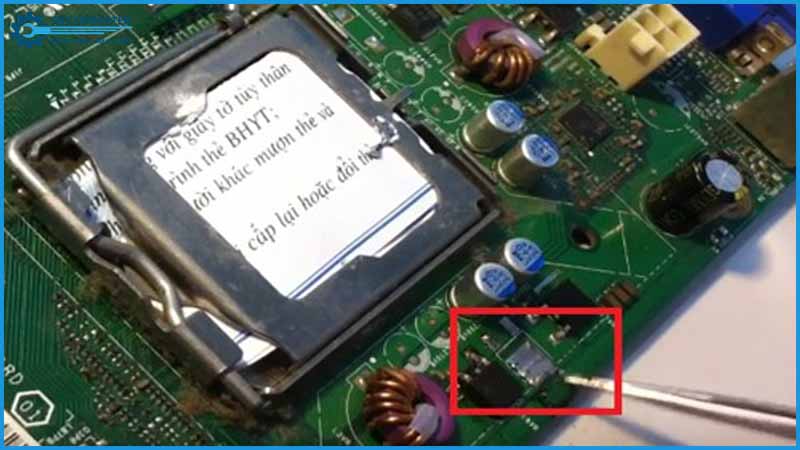

Bước 1: Xác định lỗi và làm sạch khu vực cần hàn
Trước khi hàn, kỹ thuật viên cần xác định rõ nguyên nhân lỗi đến từ chipset. Dùng kính lúp quan sát chân chip có bị nứt, bong, mất kết nối hay không. Sau đó, dùng cồn và bàn chải mềm làm sạch khu vực xung quanh để đảm bảo thiếc hàn bám tốt.
Bước 2: Cố định mainboard và bảo vệ vùng lân cận
Đặt mainboard lên giá đỡ chống tĩnh điện. Sử dụng băng dính chịu nhiệt để che chắn các linh kiện xung quanh khu vực chipset, tránh tác động của nhiệt độ cao.
Bước 3: Khò và tháo chipset (nếu cần)
Nếu chân chip bong nặng hoặc đã bị cháy, cần tháo toàn bộ chipset ra khỏi main để vệ sinh. Dùng máy khò nhiệt ở nhiệt độ khoảng 260–280°C, di chuyển đều tay trong 1–2 phút cho đến khi thiếc chảy ra, sau đó nhẹ nhàng dùng nhíp nhấc chipset ra khỏi bo mạch.
Bước 4: Làm sạch và nạp lại thiếc cho chân chip
Sau khi tháo chip, dùng bấc hút thiếc và cồn để làm sạch phần đế mạch. Tiếp theo, dùng thiếc hàn chuyên dụng và kem hàn để phủ lại lớp thiếc mỏng lên các điểm tiếp xúc (reball hoặc reflow tùy tình trạng). Việc làm lại bóng chân chip rất quan trọng để chip sau khi gắn vào có thể tiếp xúc đồng đều.
Bước 5: Gắn lại chipset và hàn cố định
Đặt chipset đúng vị trí cũ trên bo mạch, đảm bảo chân chip trùng khớp với điểm tiếp xúc. Dùng máy khò nhiệt với nhiệt độ đều tay để hàn lại, giữ máy trong khoảng 1–2 phút để thiếc chảy đều và chip được cố định chắc chắn.
Bước 6: Kiểm tra sau khi hàn
Sau khi chipset nguội, tháo băng dính bảo vệ và làm sạch lại khu vực hàn. Dùng kính lúp kiểm tra các điểm chân chip có đều, không bị chạm hay dư thiếc. Tiến hành test mainboard trên khay thử để đảm bảo máy lên nguồn, nhận đủ thiết bị và hoạt động ổn định.
Những rủi ro thường gặp khi hàn lại chân chipset
Việc hàn chipset là thao tác cực kỳ rủi ro, kể cả với kỹ thuật viên có kinh nghiệm. Một số nguy cơ có thể xảy ra:
-
Nhiệt độ không đều: Dẫn đến nứt chip hoặc cháy bo mạch
-
Lệch chân: Khi chip đặt sai vị trí khiến không tiếp xúc đúng điểm hàn
-
Chạm mạch: Nếu có dư thiếc làm các chân chip dính lại với nhau
-
Làm chết chip: Nếu khò nhiệt quá lâu hoặc cạo quá mạnh
-
Làm hư bo mạch: Nếu không kiểm soát được tĩnh điện
Vì vậy, người dùng không nên tự ý thực hiện thao tác này tại nhà nếu không có chuyên môn và thiết bị phù hợp.
Có nên tự hàn chipset tại nhà?
Hàn chipset là một trong những thao tác khó nhất trong lĩnh vực sửa chữa mainboard, đòi hỏi kiến thức về điện tử, thiết bị chuyên dụng và kỹ thuật thao tác cao. Nếu thực hiện sai, không chỉ khiến chip không được phục hồi mà còn gây thiệt hại nặng cho mainboard.
Trừ khi bạn là kỹ thuật viên có kinh nghiệm hoặc làm việc trong lĩnh vực phần cứng, việc tự hàn lại chân chipset tại nhà không được khuyến khích. Giải pháp an toàn hơn là mang thiết bị đến những đơn vị sửa chữa chuyên nghiệp để được hỗ trợ đúng cách.
Hàn lại chân chipset là một trong những phương pháp kỹ thuật cao giúp phục hồi mainboard bị lỗi nặng, đặc biệt trong trường hợp không thể thay thế hoặc muốn tiết kiệm chi phí. Tuy nhiên, đây là thao tác có độ rủi ro lớn nếu không được thực hiện đúng quy trình và điều kiện kỹ thuật. Nếu bạn đang gặp phải vấn đề tương tự và cần tìm cong ty sua may tinh Da Nang có kỹ thuật viên chuyên sửa mainboard, đặc biệt là chipset, hãy liên hệ Sky Computer để được hỗ trợ tận tâm, đúng kỹ thuật và đảm bảo an toàn cho thiết bị của bạn.
